產品中心Product Center

ES-EVB-HW2000BSD8P1AS無線模塊

  • 介紹
  • 資料下載
  • 開發板

ES-EVB-HW2000BSD8P1AS模塊是一款高性能2.4GHz收發模塊。本模塊集成了HW2000BNF（QFN20封裝）射頻收發芯片、射頻匹配元件、無源晶振和PCB天線，同時安裝有屏蔽罩，采用8腳郵票孔接口，具有發射功率大、接收靈敏度高、抗干擾能力強等優點。

關于模塊中射頻收發芯片HW2000B的詳細資料，可參考HW2000B的數據手冊和應用筆記。

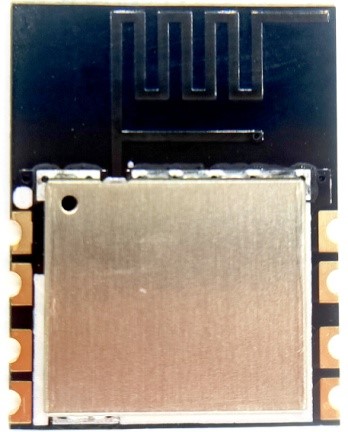

模塊實物如圖1?1所示。

圖1-1模塊實物圖

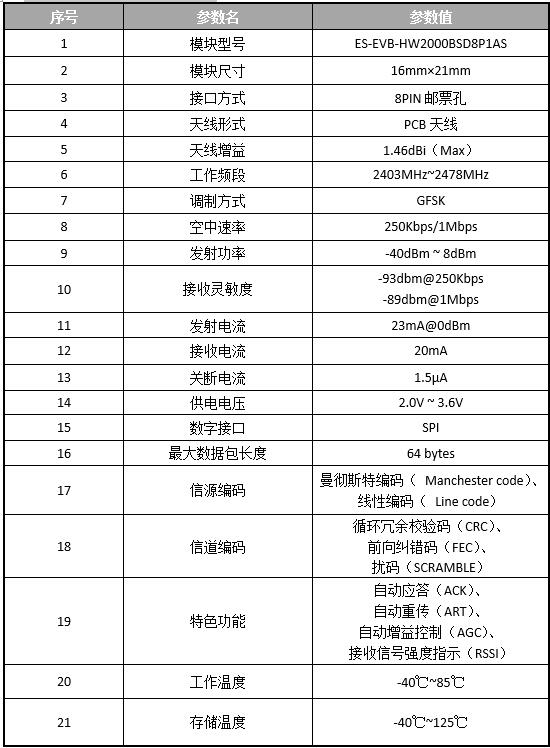

模塊的參數，如表2 1所示。


圖2-1模塊實物圖

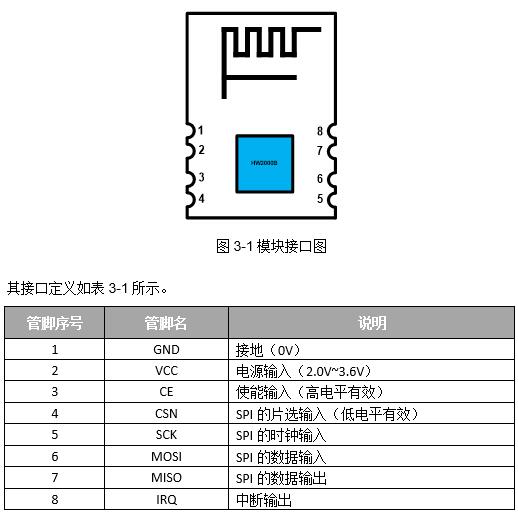

模塊采用郵票孔接口，其排列順序如圖3 1所示：

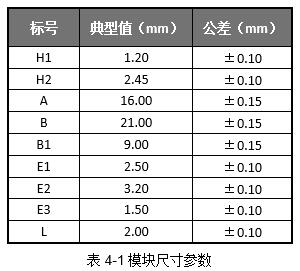

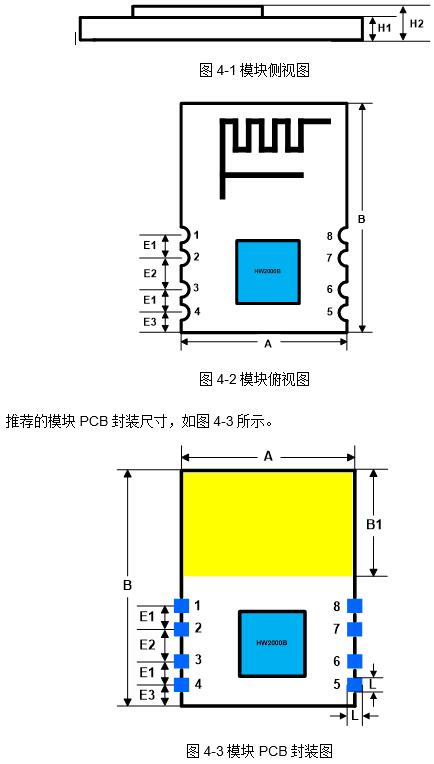

模塊的外觀尺寸，如圖4 1和圖4 2所示，其中，PCB板厚為H1，模塊厚度為H2。模塊的尺寸參數如表4 1所示。

  • 數據手冊（1）

    名稱 版本 大小 日期 下載
    ES-EVB-HW2000BSD8P1AS_Specification V1.0 1.0 1.28MB 2021-08-04 下載

  • 應用筆記（1）

    名稱 版本 大小 日期 下載
    AN1049_應用筆記_ES-GMB-WIRELESSDK2用戶指南 V1.0 1.0 5.4MB 2021-08-04 下載
